Nixer - RL Series

RL serien består av ett antal 1He, 19" rackmonterade enheter för monitorering och mixning av AoIP-källor.

Serien består av fyra modeller RL64, RL128, RL192 och RL256 som kan konfigureras vid köp till att antingen stödja Dante eller Ravenna.

RL serien kan användas antingen för att mixa upp till 256 kanaler i 48kHz eller 128kanaler i 96kHz plus en mikrofoningång ner till en stereomix, eller i ett Simple Listen mode där val av en kanal direkt skickar den till stereomixen och tar bort tidigare val.

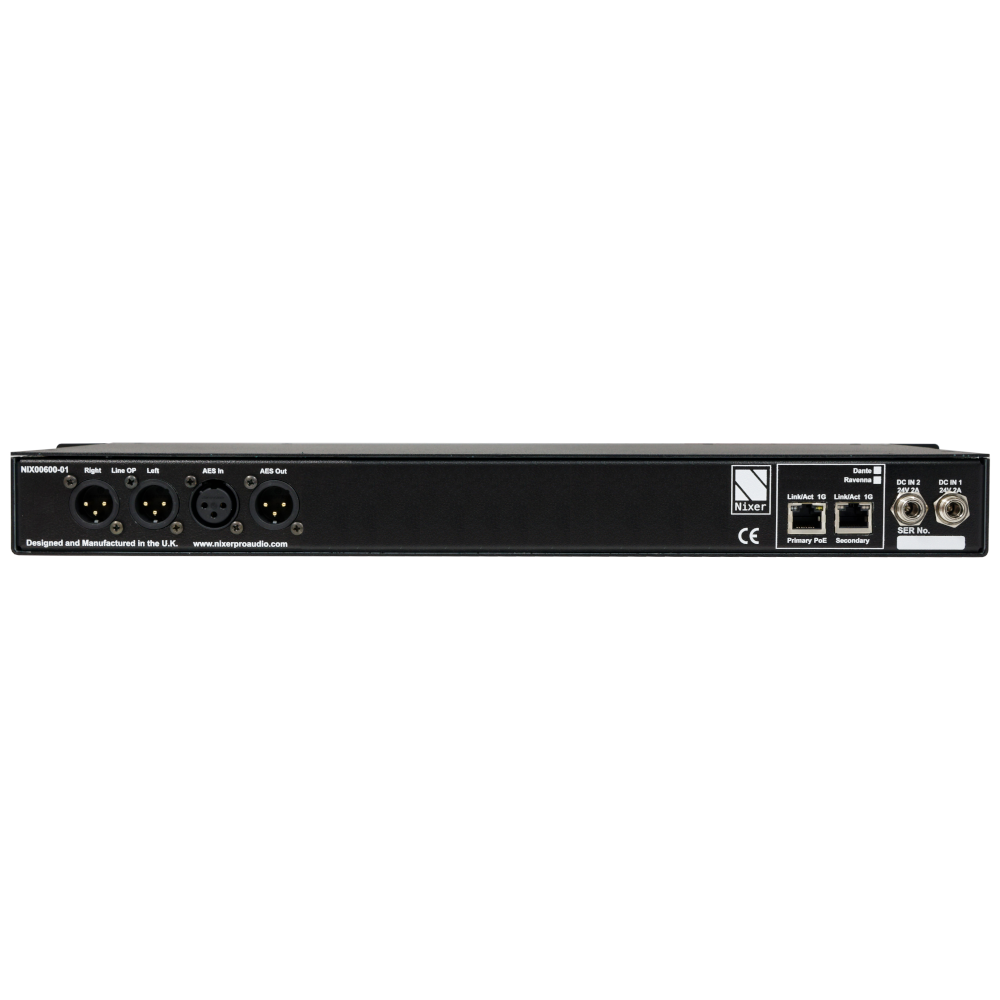

Det finns två möjligheter att lyssna på mixen, antingen via två inbyggda högtalare (40x90mm) eller via ett 3,5mm TRS-hörlursjack. Högtalarna stängs automatiskt av när en hörlur sätts i. Två utångar finns också på baksidan, antingen som line på XLR eller AES på XLR. Stereomixen går också att routa ut på valfri AoIP-utgång.

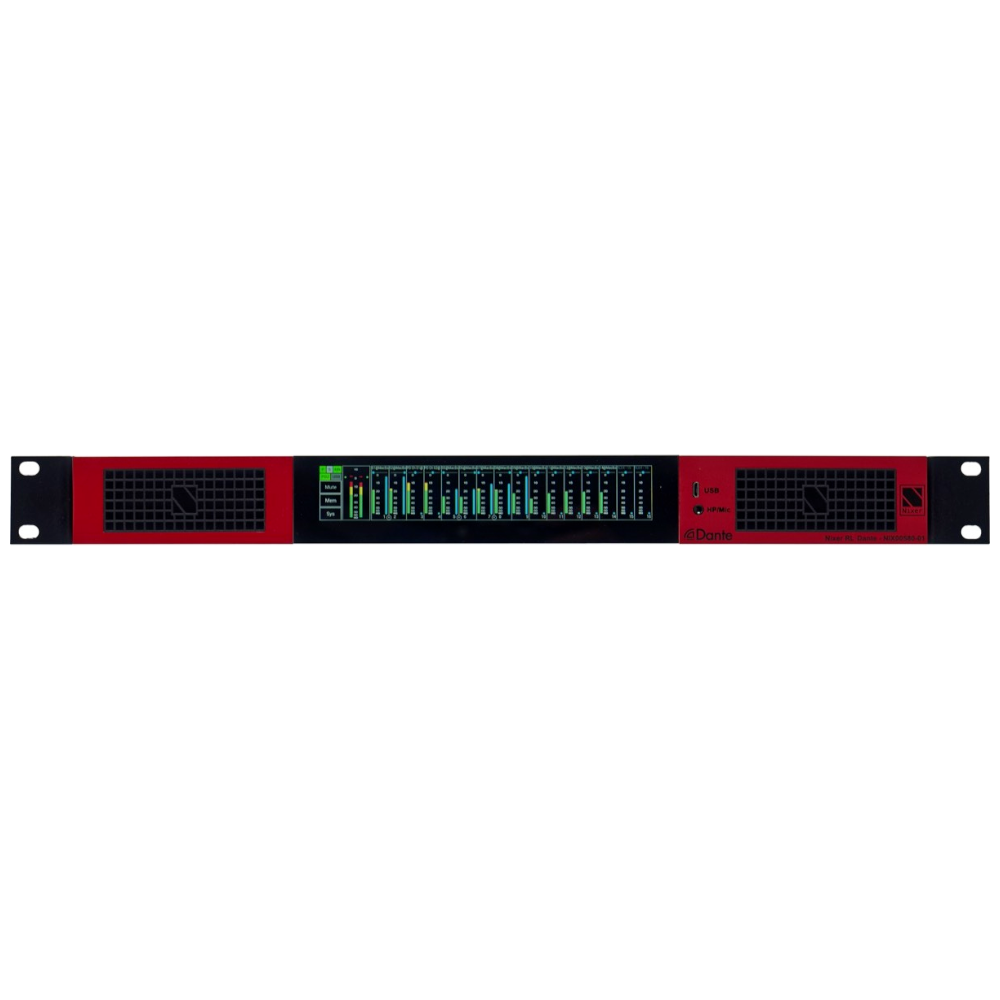

Enheten styrs via den 6,6" högupplösta kapacitiva touchskärmen på framsidan.

Ett enkelt och elegant menysystem gör enheten både enkel, snabb och intuitiv att navigera. Den högupplösta skärmen gör det lätt att se mätare, routing och status på alla kanaler.

Firmware uppdateras via en microUSB på framsidan. Där också hörlursutgången sitter.

Nixer RL Series Specifications

1   AoIP monitoring unit with four channel count options (selected at time of purchase)

•  RL64 64 channels on 1 pair of 1Gbit network ports
•  RL128 128 channels on 2 pairs of 1Gbit network ports
•  RL192 192 channels on 3 pairs of 1Gbit network ports
•  RL256 256 channels on 4 pairs of 1Gbit network ports

2   AoIP supported (selected at time of purchase)

•  Dante supporting

-       Dante Controller

-       Dante Domain Manager

-       AES67

-       SMPTE 2110

•  Ravenna supporting

-       AES67

-       SMPTE 2110

-       NMOS

3   Sample rates supported

•  44.1kHz
•  48kHz
•  88.2kHz
•  96kHz

4   Bit Depth supported

•  16bit
•  24bit
•  32bit

5   Depending on version up to 259 x 2 mixer with the following controls

•  Pan
•  Level
•  PFL
•  Option to Link odd and even adjacent channels into stereo pairs

6   Output

•  Built in speakers/headphones
•  Line Output
•  AES3 Output

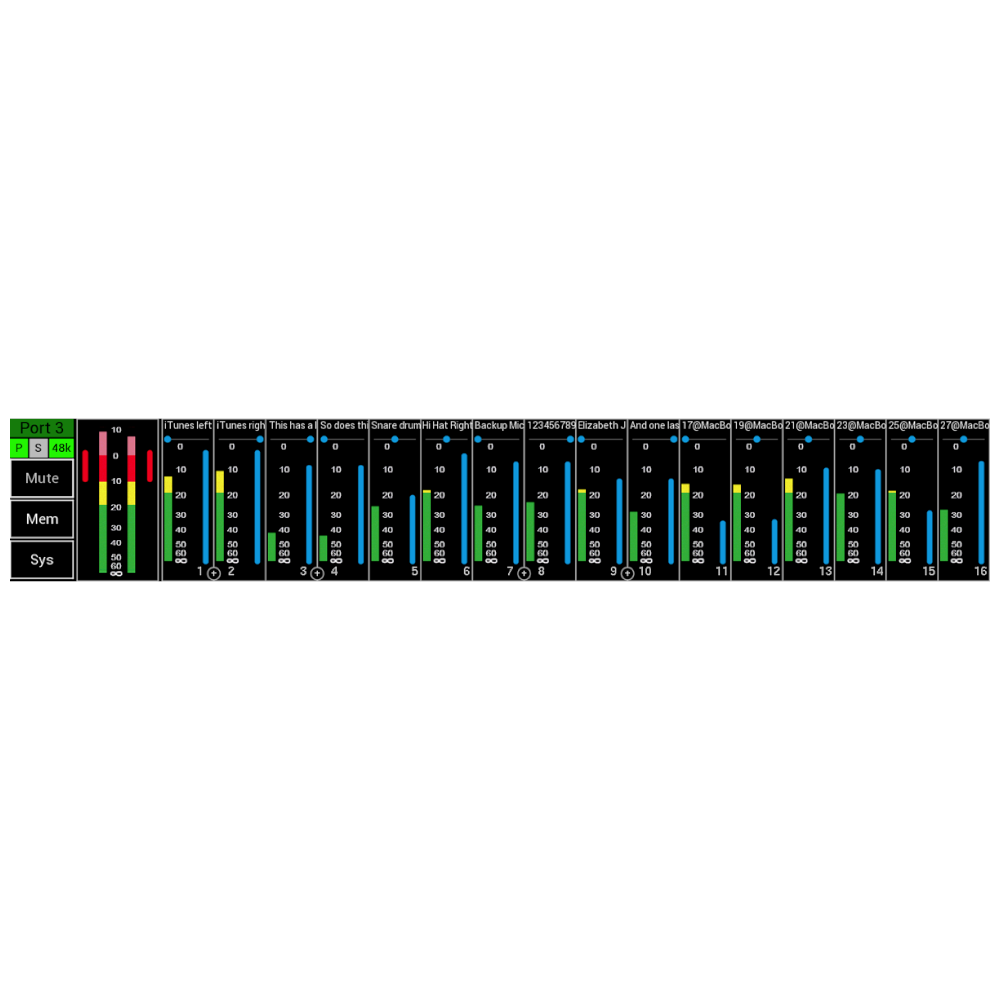

7   Up to 259 channel meters (16 displayed at a time)

•  High resolution meters switchable scale standards from

-       EBU

-       SMPTE

•  Screen swipe left and right to allow viewing of all meters
•  Screen swipe down to present navigation controls

-       Selection of Port to be viewed from 1 to 4

-       Jump +16 channels

-       Jump -16 channels

-       Jump to end

-       Jump to beginning

8   Main LR meters

•  Large high-resolution meters displaying +10dBFS down to -60dBFS in 1dB steps
•  Optional Peak hold
•  Limiter operation indicators

9   Internal 2W/channel amplifier feeding either

•  2x 4mm x 9mm full range drivers
•  Headphone output

10    Dual Balanced Line Outputs 0dBFS = +21dBu maximum output into 600ohms 2x 3pin male XLR connectors

•  Fed from main Stereo LR bus
•  Option to follow main volume control
•  Output Mute relays

11    Stereo AES3 output on 3pin male XLR connector

•  Fed from main Stereo LR bus
•  Option to follow main volume control

12    Stereo AES3 Input on 3pin female XLR connector

•  SRC converts from 44.1kHz, 48kHz or 96kHz to RL64 sample rate
•  AES3 routing to main mix via

-       Level

-       PFL

13    3.5mm Headphone socket and microphone input

•  Headphone output for driving loads from 8ohm to 600ohm
•  Microphone input routing to main mix via

-       Input Gain control 0dB to 30dB

-       Pan

-       Level

-       PFL

•  Socket wiring is suitable for use with most common mobile phone headsets

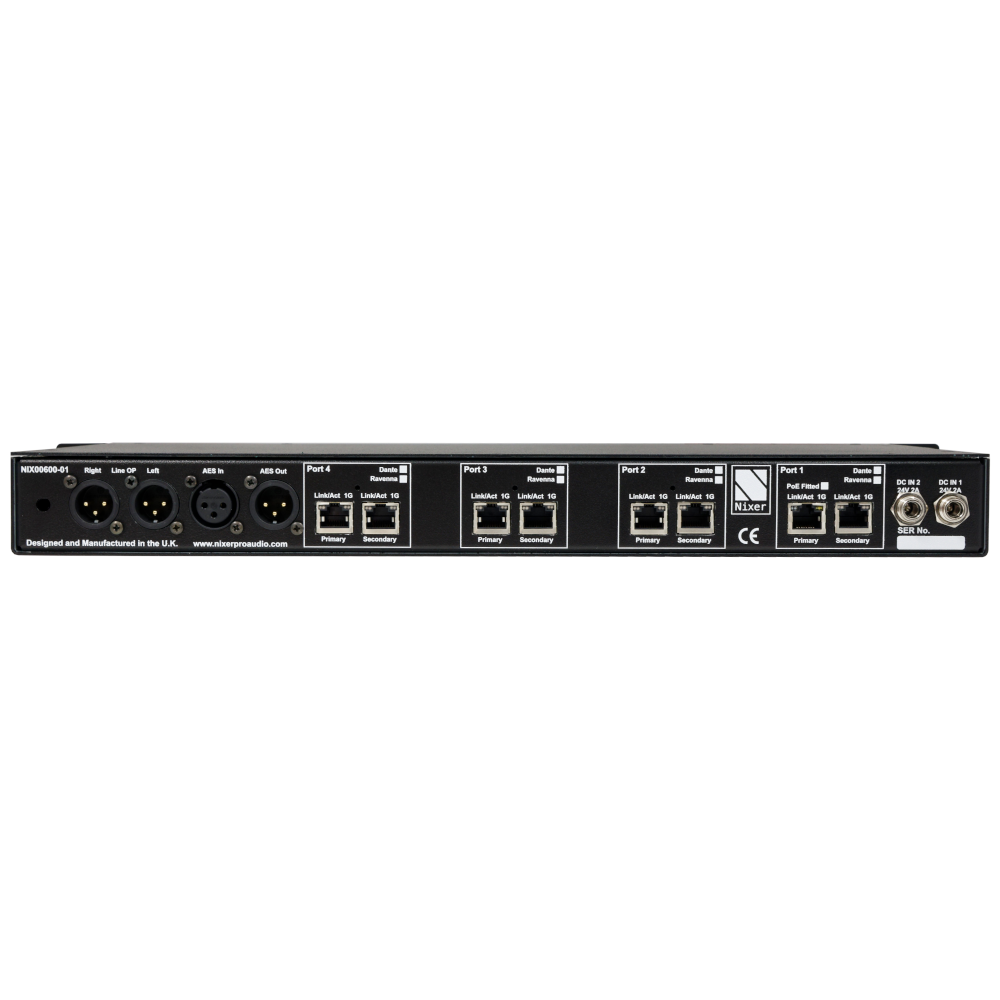

14    Up to 8x 1Gbps RJ45 AoIP inputs

•  1Gbps operation
•  User configurable for Switched or Redundant operation
•  Network configuration information available via menu

15    Power input

•  2x 2.5mm DC inputs sockets with screw lock for use with external 24V 2amp adaptor (not supplied)

-       Recommended NIX00629 24V 1.5A Power adaptor 90-264VAC input with multi-blade adaptors. 2.5mm screw lock plug (Cost option)

•  Both power inputs can be active at the same time for redundancy

16    USB port is used for product firmware updates

17    LCD

•  6.6” (168mm) diagonal 24-bit colour LCD with 1440xRGBx240 resolution
•  LED backlight (adjustable brightness via software)
•  multi touch capacitive touch overlay with gesture support

18    Size

•  494mm wide by 210mm deep by 44mm height
•  2.0kG

19    19inch rack mounting ears can be removed for desktop use
