Studio Technologies - Model 5534

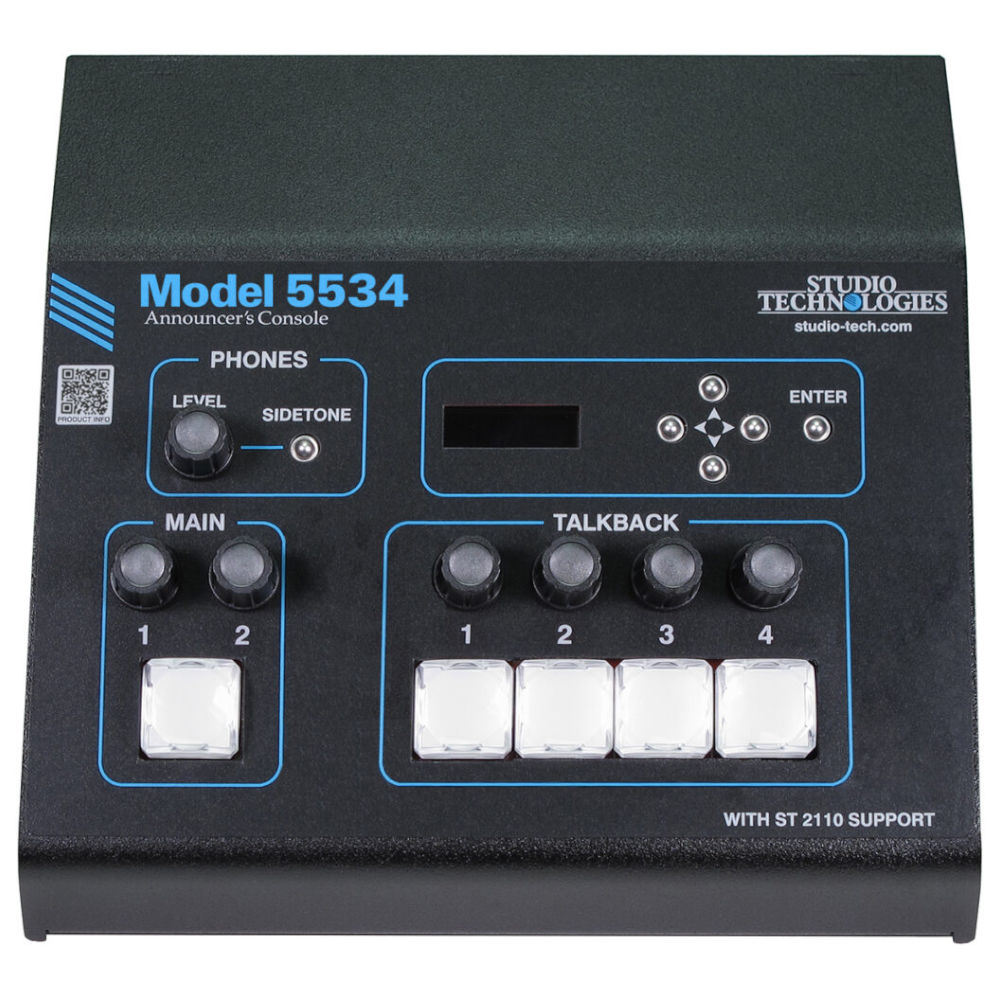

Model 5534 Programledar- och producentkonsol med ST2110

Model 5534 är en kompakt och robust kommentatorsenhet utvecklad för professionella broadcast-, e-sport- och liveproduktioner. Den kombinerar hög ljudkvalitet med stöd för moderna nätverksprotokoll som SMPTE ST 2110 och ST 2022-7, vilket gör den idealisk för IP-baserade produktioner och REMI/At-Home-arbetsflöden.

Enheten erbjuder en klassledande mikrofonförförstärkare, användarkontrollerad hörlursmix, samt en huvud- och två talkback-kanaler – allt i ett smidigt format som passar lika bra i OB-bussar som i tillfälliga studiouppställningar.

Med dubbla PoE-nätverksportar, webbaserad konfiguration och stöd för NMOS och ANEMAN Audio Network Manager, är Model 5532 både flexibel och driftsäker i moderna produktionsmiljöer.

Huvudfunktioner

• Kompakt enhet för en programledarposition
• Mikrofonförförstärkare med valbar förstärkning och P48-fantomatning
• En huvudkanal och två talkback-kanaler
• Användarkontrollerad hörlursmixning
• Ljud i hög kvalitet och omfattande konfigurationsmöjligheter
• Stöd för SMPTE ST 2110
• Stöd för SMPTE ST 2022-7 redundanta strömmar
• Oberoende Ethernet-gränssnitt för kontroll
• Dubbel strömförsörjning via PoE och 12 V DC
• Stöd för REMI/At-Home-applikationer

AoIP – ST 2110

• Typ: SMPTE ST 2110-10:2017 och ST 2110-30:2017
• Stödda konformitetsnivåer:
  • A: 48 kHz, 1–8 kanaler, 1 ms paketintervall
  • B: 48 kHz, 1–8 kanaler, 125 µs paketintervall
  • C: 48 kHz, 1–64 kanaler, 1 ms paketintervall
  • AX: 96 kHz, 1–4 kanaler, 1 ms paketintervall
  • BX: 96 kHz, 1–8 kanaler, 125 µs paketintervall
  • CX: 96 kHz, 1–32 kanaler, 125 µs paketintervall
• AMWA NMOS-stöd: IS-04 Discovery & Registration, IS-05 Device Connection Management
• Redundanta strömmar: enligt Level B, SMPTE ST 2022-7:2013 Seamless Protection Switching
• Synkronisering: enligt SMPTE ST 2110-10, Precision Time Protocol (PTP) IEEE® 1588-2008 Version 2
• Kompatibilitet: JT-NM TR-1001
• Styrning och anslutningshantering: webbaserat gränssnitt, NMOS, Merging Technologies ANEMAN Audio Network Manager, och JSON API

Ljudprestanda och överföring

• Ljudtyp: PCM (pulse-code modulation)
• Samplingsfrekvens: 48 kHz
• Bitdjup: 24 bitar
• Antal sändarkanaler: 8
• Antal mottagarkanaler: 9

Nätverksgränssnitt

• Antal: 2 (Primär PRI-PoE och Sekundär SEC-PoE)
• Typ: 1000BASE-T Gigabit Ethernet (IEEE® 802.3ab)
• Power-over-Ethernet: enligt IEEE 802.3af

Analog mikrofoningång

• Kompatibilitet: dynamiska eller phantommatade mikrofoner
• Typ: balanserad, kapacitivt kopplad
• Impedans: 3,6 kΩ (nominell)
• Förstärkning: 20–65 dB i 1 dB-steg
• Frekvensomfång: 20 Hz–22 kHz (+0/–1 dB)
• Distorsion (THD+N): <0,0004 % @ 1 kHz
• Dynamiskt omfång: 120 dB (A-vägt)
• Phantommatning: P48 enligt IEC 61938, av/på-valbar med status-LED

Limiterfunktion

• Typ: digitalt styrd analog limiter
• Tillämpning: endast på analog mikrofoningång
• Tröskel: 12 dB över nominell nivå (–8 dBFS)
• Minsta påslagstid: 30 ms
• Maximal dämpning: 16 dB vid ≥36 dB förstärkning

Analog mikrofonutgång

• Typ: passiv, via två 200 Ω-resistorer
• Mute: solid-state-relä, 60 dB dämpning @ 1 kHz

Hörlursutgång

• Typ: analog 2-kanal (stereo)
• Kompatibilitet: stereo- eller mono-hörlurar, headset, öronsnäckor ≥50 Ω
• Maximal utspänning: 3,0 Vrms @ 1 kHz, 150 Ω last
• Frekvensomfång: 20 Hz–20 kHz (+0/–1 dB)
• Dynamiskt omfång: >102 dB (A-vägt)
• Distorsion (THD+N): <0,025 % @ 1 kHz

Övriga funktioner

• Talkback-ingångsfilter (LPF): digitalt 8-poligt Butterworth-filter (–3 dB vid 12 kHz)
• Tonutgångar: 18 kHz och 20 kHz, –20 dBFS, <0,0001 % distorsion
• Tone Detect-funktion: aktivering via in-band 20 kHz-ton, –27 dBFS min
• IFB-funktion (dim av huvudljud): 15 dB fast dämpning
• Call Light-funktion: aktivering via Tone Detect

Fjärrstyrningsingångar

• Antal: 4
• Funktion: kan spegla huvud- och talkback-knapparnas funktion
• Typ: aktiv låg, 1 mA max, 3,3 V pull-up
• Begränsning: Ingång 2 delar pinne med Tally-utgång

Tally-utgång

• Typ: aktiv hög, 3,3 V DC via 130 Ω resistor (25 mA max)
• Begränsning: delar hårdvarupinne med fjärrstyrningsingång 2

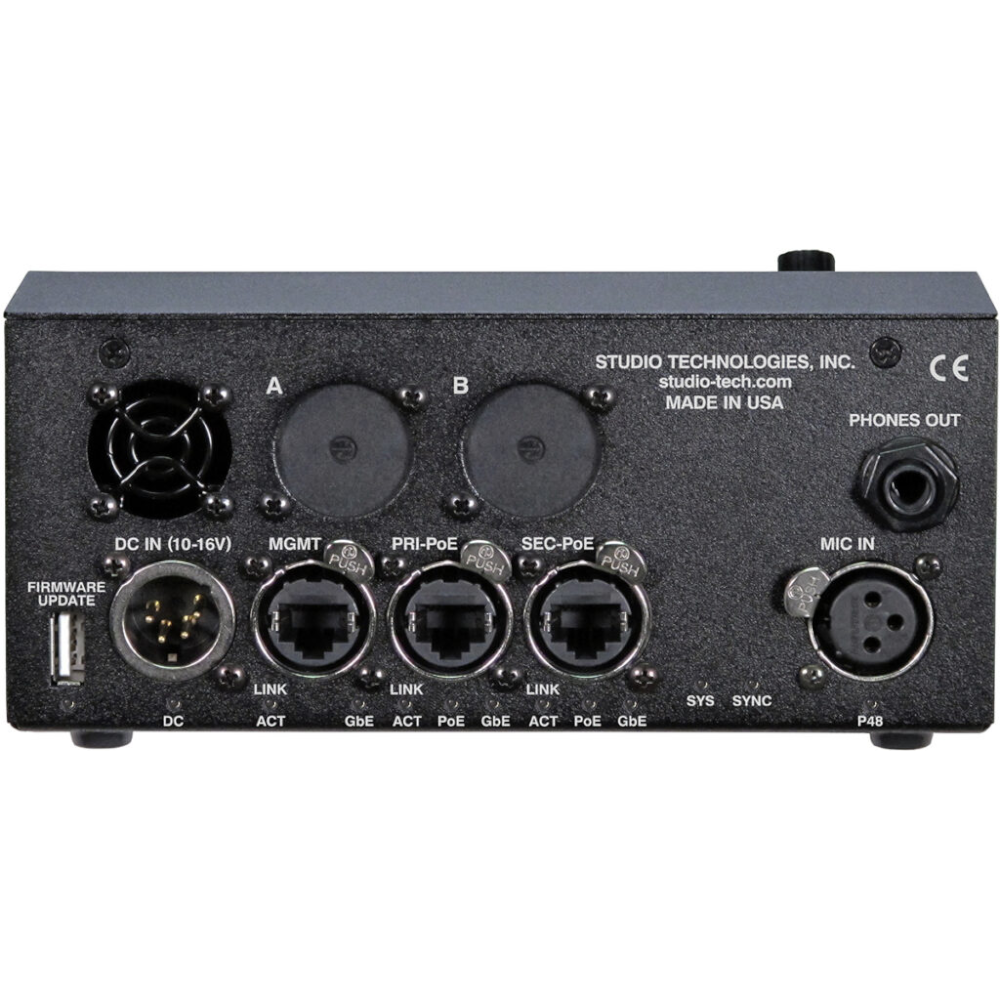

Anslutningar

• Mikrofoningång: 3-polig XLR hona
• Hörlursutgång: 6,35 mm (¼”) stereojack
• Ethernet: 3 × Neutrik NE8FBH etherCON (RJ45)
• DC-ingång: 4-polig XLR (pin 1 negativ, pin 4 positiv)
• USB typ A: för firmwareuppdatering
• Interna kontakter för fjärrstyrning, hörlursutgång, DC och mikrofoningång

Reservanslutningar

• 2 st platser för tillvalskontakter eller moduler (kompatibla med Neutrik NC*D-L-1)

Konfiguration

• Via standard webbläsare

Strömförsörjning

• PoE: klass 3 (≤12,95 W) enligt IEEE® 802.3af
• DC-ingång: 10–16 V DC, max 0,7 A vid 12 V (valbar PS-DC-02 nätadapter)

Miljö

• Drifttemperatur: 0–50 °C
• Förvaringstemperatur: –30 till +70 °C
• Luftfuktighet: 25–85 % (icke-kondenserande)
• Höjd: ej specificerad

Mått och vikt

• Bredd: 17,0 cm
• Höjd: 8,1 cm
• Djup: 15,5 cm
• Vikt: 1,1 kg

Placering

• Avsedd för bordstillämpning

Tillval

• Strömförsörjning PS-DC-02 (100–240 V, 50/60 Hz; 12 V DC, 1,5 A), säljs separat
