Sonifex - AVN-AH8, 8ch hörlursförstärkare med Dante

AVN-AH8 8 Stereo Analog Hörlursutgångar Dante Interface, PoE

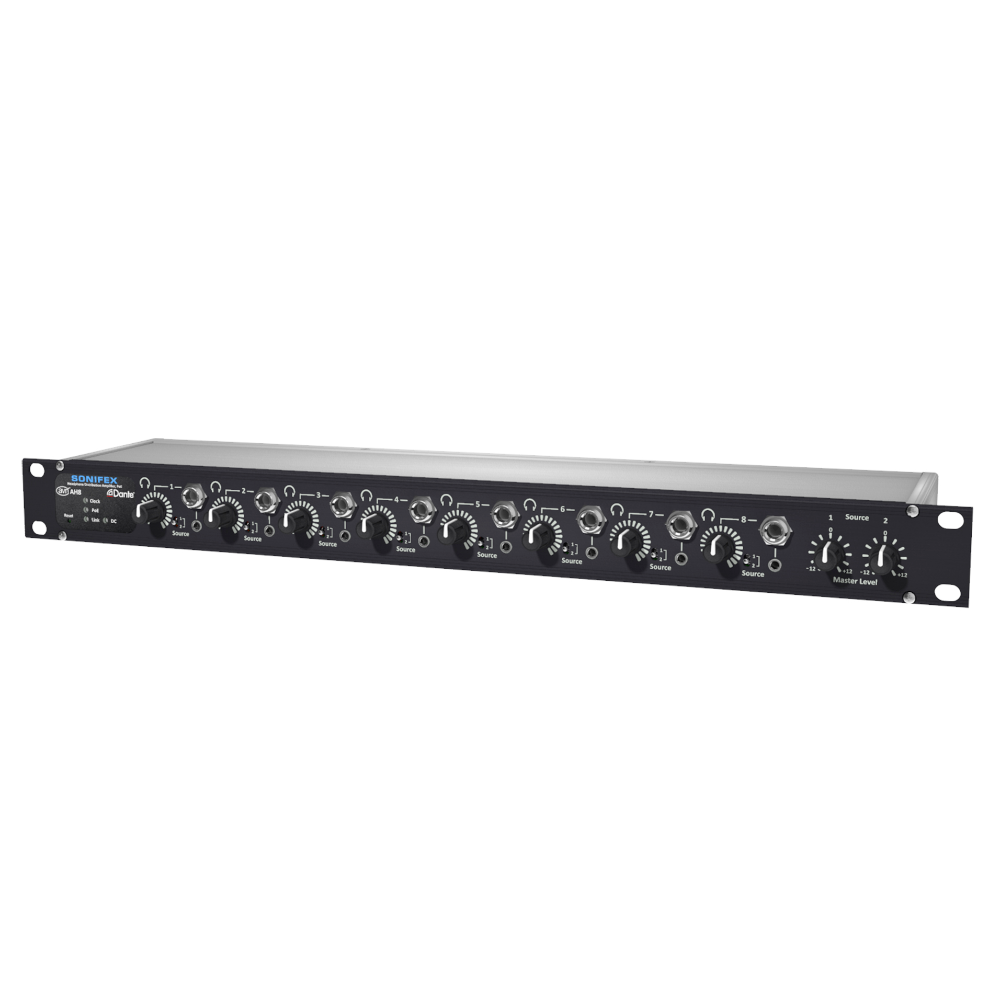

AVN-AH8 är en 1He rackmonterad enhet som distribuerar två uppsättningar stereoljud till upp till åtta olika hörlurar, matade från Dante AoIP-nätverket. En vanlig tillämpning kan vara att tillhandahålla gemensamma hörlursmatningar för gäster i en radiostudio, direkt från AoIP-nätverket.

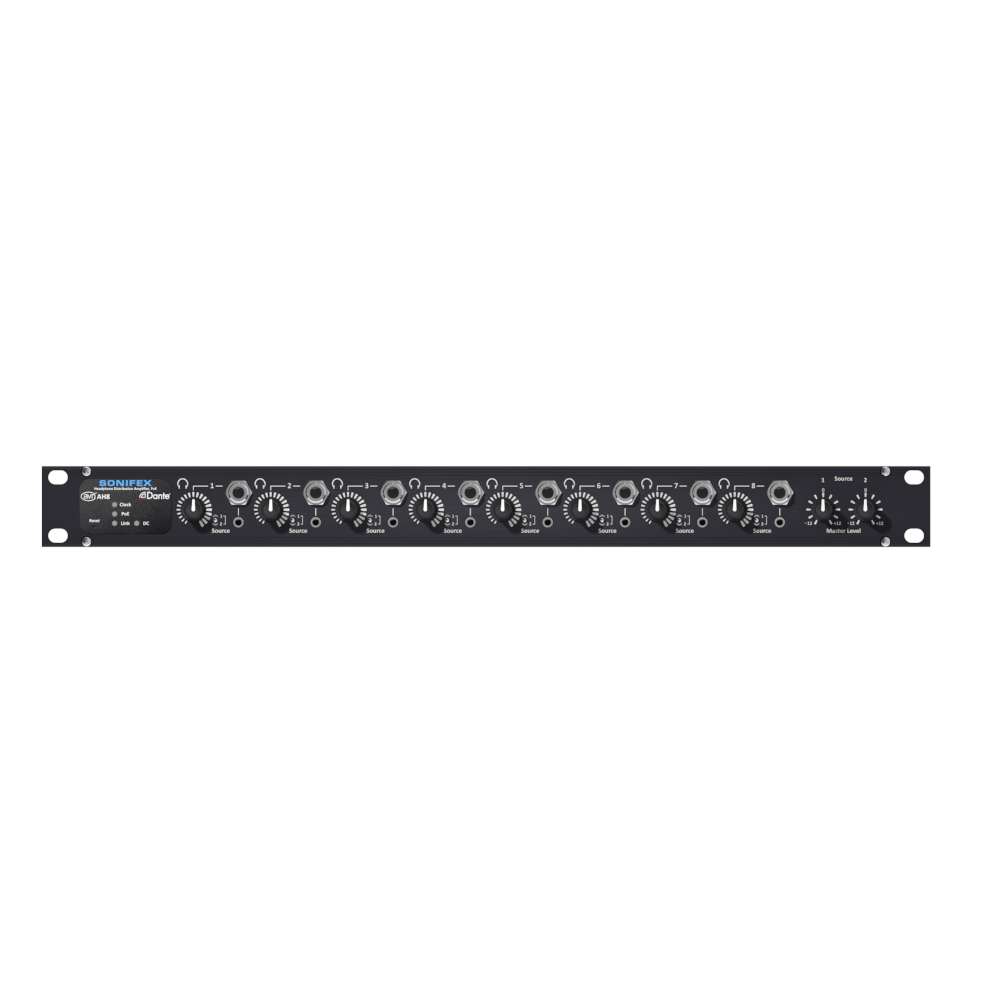

Varje utgång har obalanserade 1/4” och 3,5 mm uttag på frontpanelen och en roterande nivåkontroll. Frontpanelens potentiometrar justerar hörlursvolymen från tyst (helt moturs) till 0 dB för förstärkning när de är helt medurs. Detta är användbart om Dante-kanalens nivå är låg eller hög och behöver justeras.

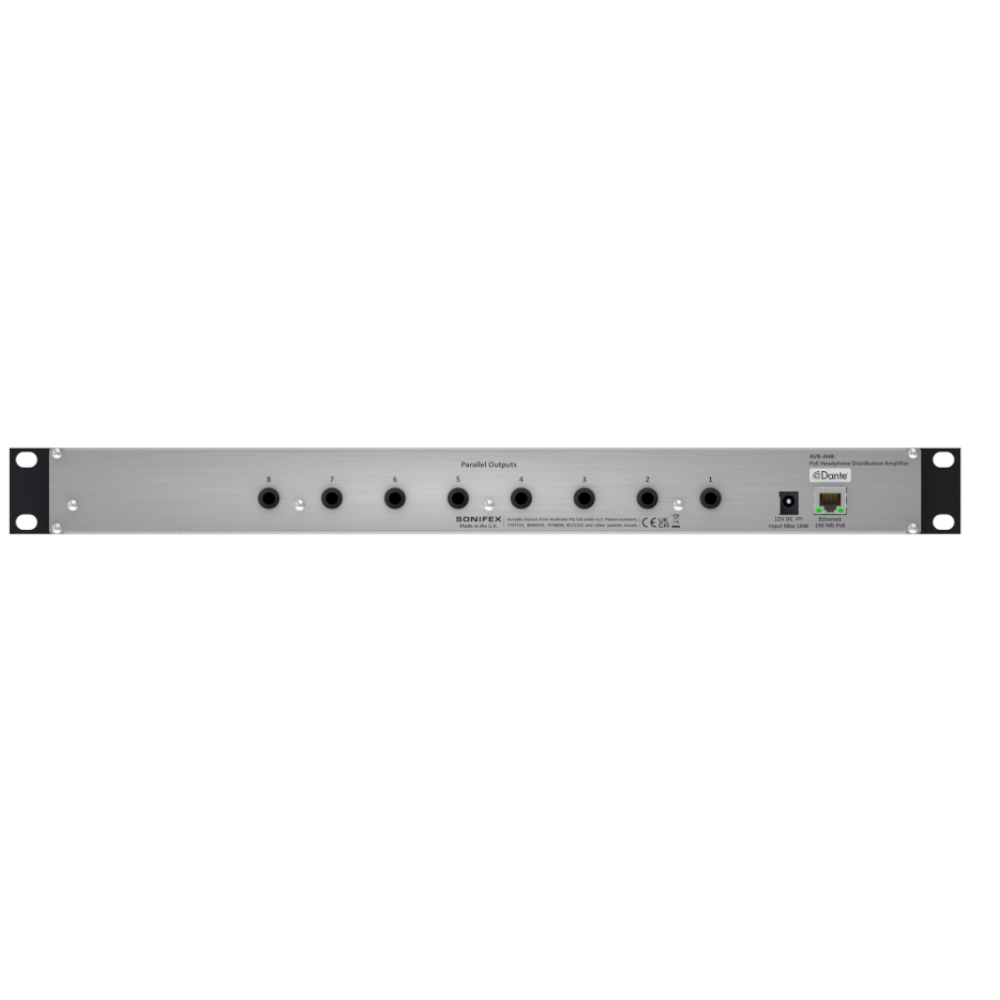

Det finns åtta parallella 1/4”-uttag på baksidan för enkel kabeldragning om enheten är installerad i ett slutet rack.

Var och en av de åtta professionella hörlursutgångarna kan välja mellan två stereo Dante-källor som routas via Dante-controller. Nivån på varje Dante-ström kan justeras med +-12 dB med hjälp av en av de två roterande kontrollerna på frontpanelen. Enheten stöder AES67-drift och är kompatibel med Dante Domain Manager.

Frontpanelen på AVN-AH8 innehåller en strömindikator (PoE), en DC-indikator, en nätverkslänkstatusindikator och en klockindikator. En återställningsknapp finns också.

Enheten får ström via Power over Ethernet (PoE) eller en 12VDC-ingång via en låsbar 2,5 mm DC-ingång med en minsta strömstyrka på 2A.

• 8 x 1/4” och 3,5 mm jackuttag på frontpanelen.
• 8 x parallella anslutningar på baksidan.
• 8 x volymkontrollpotentiometrar.
• Omskiftarval för varje hörlursutgång mellan 2 dual-kanals Dante-källor.
• 2 x huvudnivåkontroller, en för varje stereo Dante-ingång.
• 1 x RJ45 Dante-anslutning (100 Mb/s Ethernet-port).
• PoE-, Länk-, DC- och Klock-Led-indikatorer.
• Konfiguration med Dante Controller.
• AES67-drift och kompatibilitet med Dante Domain Manager.
• Drivs av PoE.
• 1U 19" rackmonterad formfaktor.
• Teknisk specifikation för AVN-AH8
• Nätverk och AoIP

• AoIP-standard: Dante
• Antal kanaler: 4 mottagande
• Antal strömmar: 2 mottagande
• Samplingsfrekvenser: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz
• Kodningsformat: Linjär PCM, 16, 24 eller 32 bitar
• Stöd för AES67: Ja
• Anslutningar: 1 x RJ45
• Hastighet: 100 Mbps
• Dante Domain Manager Ready: Ja

PoE-ström

• Standard: 802.3af
• Klass: 0
• PD-strömintervall: 0,44 W till 12,94 W
• Typisk PSE-strömförbrukning: 6 W
• Maximal PSE-strömförbrukning: 15,4 W

Anslutningar och kontroller på frontpanelen

• LED-indikatorer: Klock-LED - indikerar giltig klocka i AoIP-nätverket
• PoE-LED - indikerar närvaro av ström
• Länk-LED - indikerar nätverkslänkstatus
• DC-LED - indikerar att DC-ström är ansluten
• Återställning: Nedtryckt återställningsknapp för systemet
• Hörlursutgångar: 8 x dubbla 1/4”/3.5mm jackuttag
• Kontroller för hörlursutgångsvolym: 8 x dubbla logaritmiska potentiometrar
• Val av hörlursingångskälla: 8 x omkopplare för individuell val av källa mellan två stereoingångar
• Nivåkontroller: 2 x dubbla linjära potentiometrar, en för varje uppsättning stereoingångar

Anslutningar på baksidan

• Nätverk: Ethernet-port (kapabel till 100 Mbps) för data- och PoE-anslutning
• Parallella hörlursutgångar: 8 x 1/4” jackuttag för parallella hörlursutgångar 1-8
• DC-ström in: 1 x låsbar 2,5 mm DC-ingång, minsta strömstyrka 2A.

Dante-nätverk till hörlursingångsspecifikationer

• Huvudnivåjustering: ±12 dB

Specifikationer för hörlursutgång

• Utgångsimpedans: Kapabel att driva 150 mW till hörlurar med 32Ω till 600Ω
• Maximal utgångsnivå: +18 dBu oavkortad
• D till A Line-Up: 0dBFS = +18 dBu (Volym = 100%, Huvudnivå = 50% = 0 dB)
• Volymområde på potentiometer: -80 dB (Volym = 0%) till 0 dB (Volym = 100%)
• Frekvensrespons: 20 Hz till 20 kHz, +0/-0,5 dB (referens 1 kHz)
• THD+N: <0,07%, -10 dBFS-ingång, volym = 100%, huvudnivå = 50% = 0 dB, 20 Hz till 20 kHz, 20 kHz BW
• Dynamiskt omfång: 108 dB, volym = 100%, huvudnivå = 50% = 0 dB, 20 kHz BW
• Översläpp: <-95 dB @ 1 kHz

Fysisk specifikation

• Mått (Rå): 48 cm (B) x 11 cm (D) x 4,3 cm (H)(1U)
• 19" (B) x 4,3" (D) x 1,7” (H)
• Mått (Förpackad): 58,5 cm (B) x 22,5 cm (D) x 7 cm (H)
• 23” (B) x 8,9” (D) x 2,8” (H)
• Vikt: Nettovikt: 1,4 kg Bruttovikt: 2,0 kg
• Nettovikt: 3,1 pund Bruttovikt: 4,4 pund"
