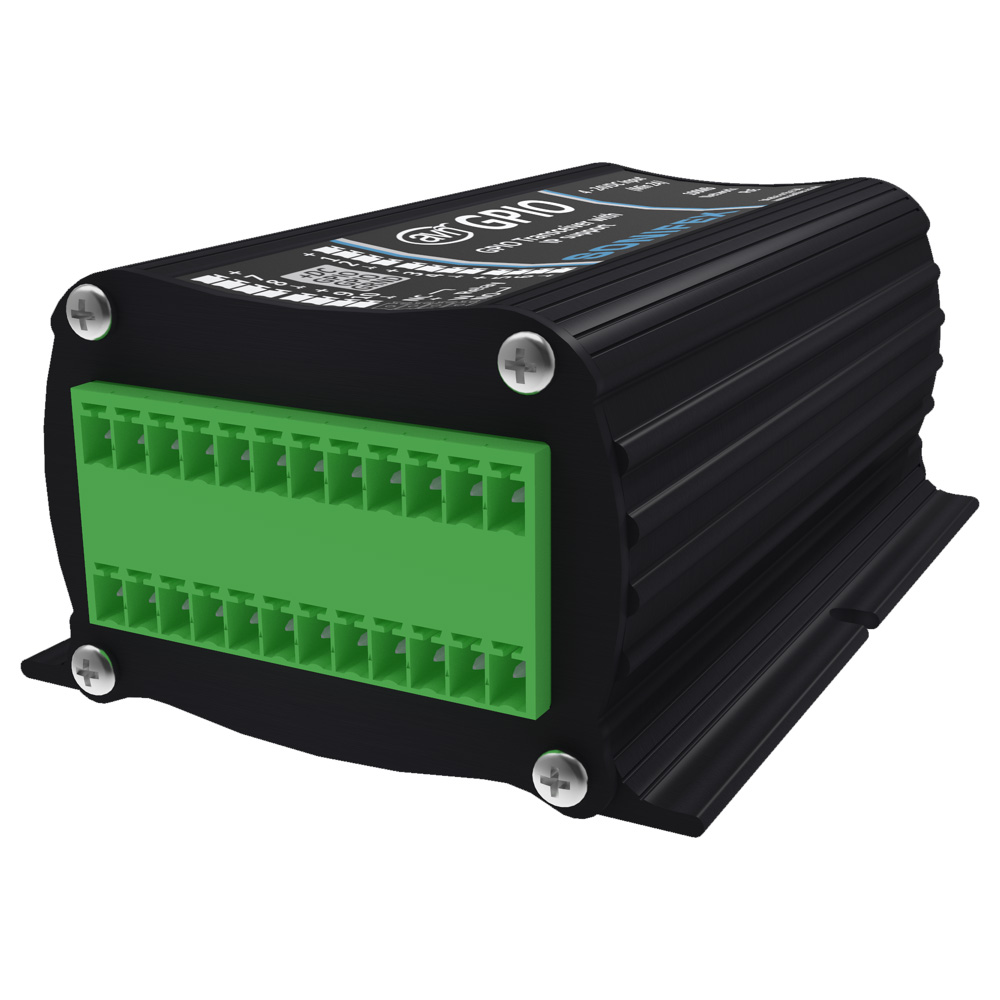

AVN-GPIO GPIO till LAN Transceiver (PTP, EMBER+ & UDP)

Upptäck den ultimata kontrollen för ditt ljud- och AV-system med Sonifex - AVN-GPIO! Nu kan du få fullständig kontroll över dina audiovisuella enheter på ett smidigt och intuitivt sätt. Med AVN-GPIO kan du enkelt styra och övervaka olika funktioner, allt från att byta kanaler och justera volym till att starta och stoppa uppspelning.

AVN-GPIO är utformat för att vara kompatibelt med de flesta ljud- och videosystem, och kan enkelt integreras i befintlig infrastruktur.
AVN-GPIO ingår i AVN-serien av nätverksprodukter från Sonifex och omvandlar GPIO (Allmänna ändamåls in- och utgångar) till nätverkskommandon för att styra och styras av annan utrustning eller programvara över ett standardnätverk.

Den har 10 konfigurerbara GPIO:er, varav 8 kan användas för PTP-baserad programmering, tillsammans med en relä. Den erbjuder virtuella GPIO som gör det möjligt för enheten att utlösa eller utlösas av andra Sonifex-enheter på nätverket med virtuell GPIO utan behov av extra kablar (kommunikation med virtuell GPIO sker via Ethernet-anslutningen). Enheter kan antingen kopplas samman över ett nätverk, eller så kan du använda Ember+ och UDP-kommandon för att acceptera kommandon från eller styra AVN-GPIO.

AVN-GPIO är en PTP (Precision Time Protocol)-aktiverad GPIO-enhet. IEEE1588-2008 PTPv2 används för att hålla en maskinvaruklocka synkroniserad med en PTP-master, såsom AVN-GMCS Grandmaster Clock, för att uppnå en sub-10ns-synkronisering med masterreferensen. Det innebär att AVN-GPIO kan användas för att noggrant tidsstämpla ingångshändelser och utlösa utgångar vid konfigurerade tider.

AVN-GPIO stöder Default och AES67 Media-profiler, och erbjuder också en anpassad profil som kan konfigureras av användaren.

Den är inhyst i en robust aluminiumlåda med sidorutor för skruvmontering och drivs av PoE (Power over Ethernet).

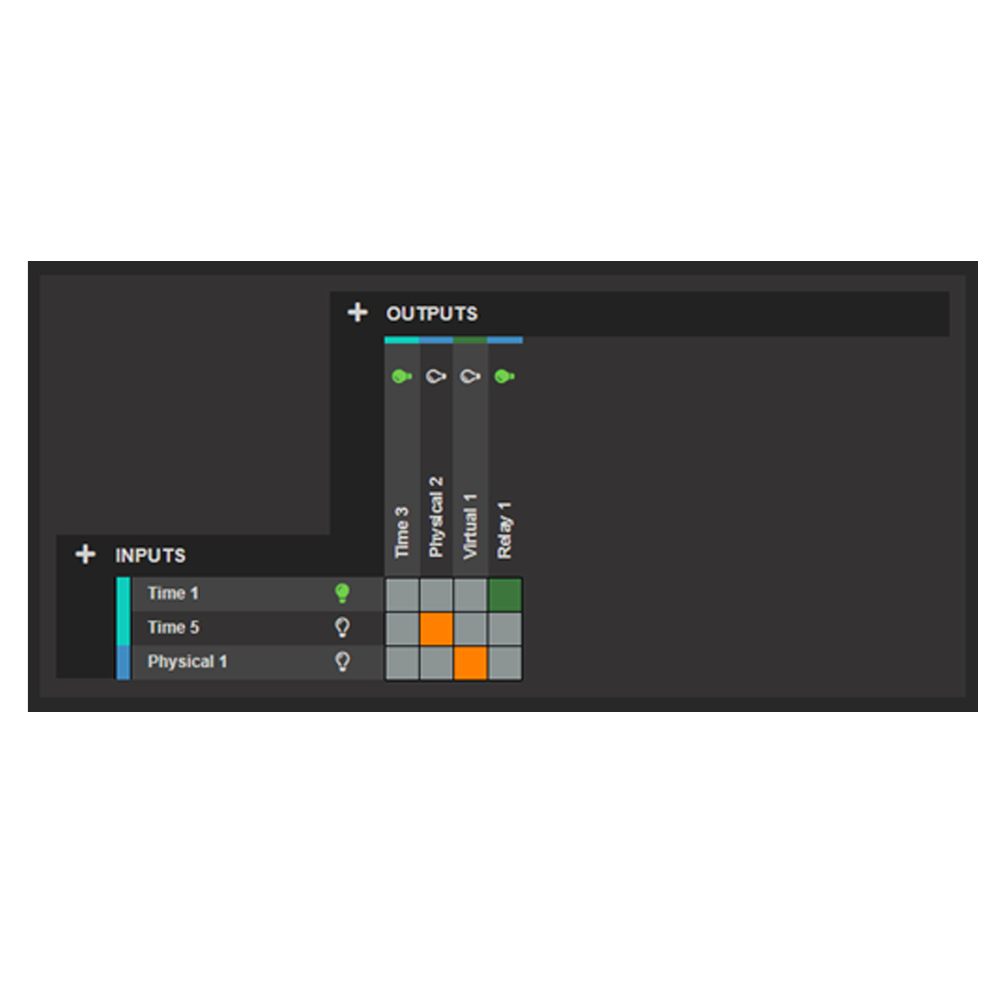

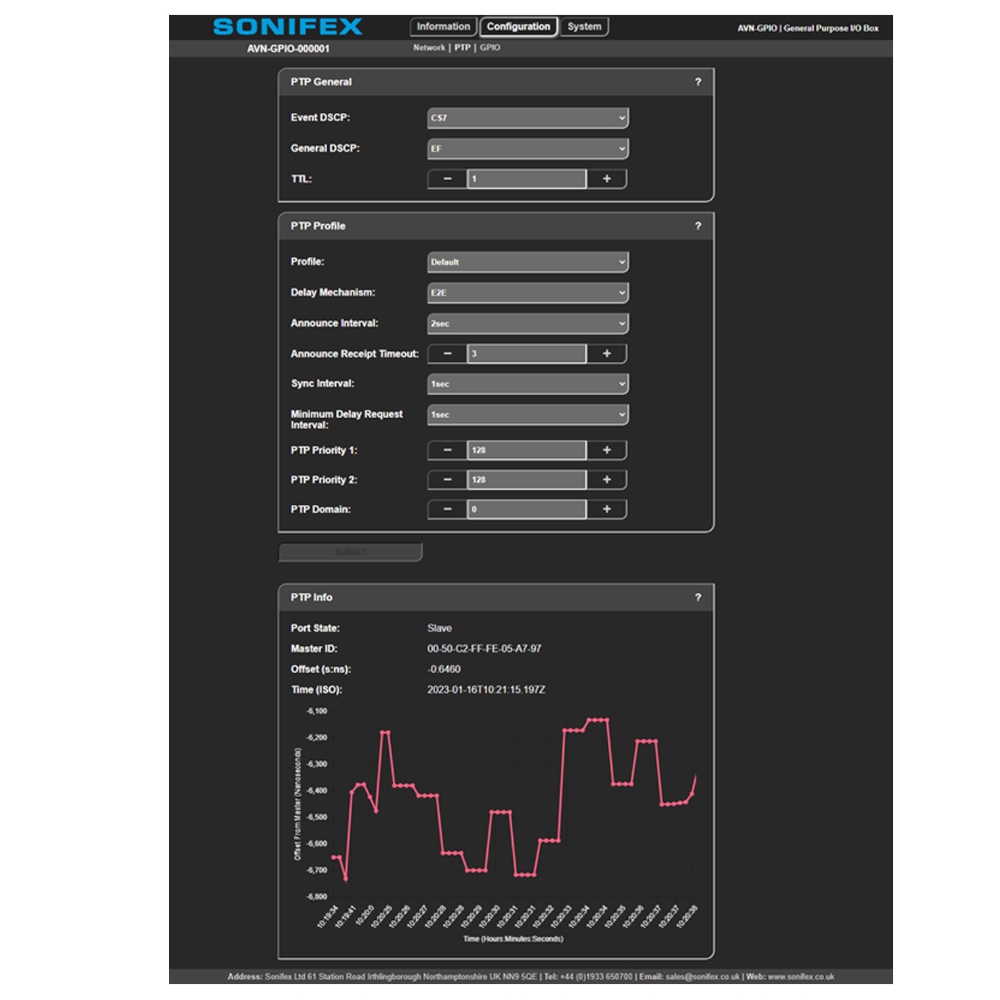

Enhetskonfigurering görs via en inbyggd webbserver. Detta möjliggör konfigurering av PTP samt live-övervakning av dess status. En GPIO-routingwebbsida tillhandahålls som gör det möjligt att koppla fysiska, tidsbaserade och virtuella ingångar till fysiska, tidsbaserade och virtuella utgångar.

AVN-GPIO tillhandahåller ett enkelt UDP-meddelandesystem som gör att andra enheter på nätverket kan fråga enhetens statusinformation, till exempel för att hämta tidpunkten för en ändring i ingången. Anpassade applikationer kan också skrivas för att fråga denna information via UDP.

Enheten har 8 'tidsstyrda' GPIO, när de används som ingångar kan de detektera stigande och fallande kanter och generera en tidsstämpel synkroniserad med maskinvaru-PTP-klockan. Det innebär att de registrerade tidsstämplarna kommer att vara synkroniserade inom 10ns med PTP-mastern i ett korrekt konfigurerat system. När de är konfigurerade som utgångar kan en signal genereras exakt vid en tid som du väljer, och tiden då utgången växlar kan konfigureras ned till en nanosekund. Alternativt kan dessa tidsstyrda GPIO:er konfigureras för att fungera som 'normala' GPIO:er beroende på din applikation.

Det finns också två 'normala' GPIO: er. När normala GPIO:er konfigureras som ingångar kan de ställas in antingen som momentana eller låsbara. När de är konfigurerade som utgångar drar de signalen på GPO-stiftet till jord när de är aktiva.

AVN-GPIO har en spänningsfri reläkontakt som kan användas för att styra extern utrustning och erbjuder också 6 x DC-utgångsspänningsstift som kan användas för att driva extern utrustning som skyltar samt olika sensorer och aktuatorer. När den är strömförsörjd via PoE (Power over Ethernet) ger AVN-GPIO 12V vid 500mA totalt på dessa stiften. När den är strömförsörjd via DC-ingången tillhandahåller AVN-GPIO 12V vid 1,5A totalt på dessa stiften. DC-utgångarna är säkrade för att förhindra att mer ström dras än vad enheten kan leverera, och dessa säkringar återställs automatiskt när enheten strömcyklas.

• 10 tilldelningsbara GPIO: er, varav 8 är PTP-aktiverade.
• PTPv2 håller maskinvaruklockan synkroniserad med en PTP-master för att uppnå en noggrannhet på mindre än 10 ns.
• En spänningsfri reläkontakt för att styra extern utrustning.
• Virtuell GPIO för att skicka fysiska GPIO-åtgärdskommandon över ett nätverk.
• En enda kabel kan användas både för ström och kontroll.
• Den inbyggda webbservern gör AVN-GPIO enkel att konfigurera och möjliggör att den kan styras av vilken enhet som helst med en webbläsare.
• Den kan ge ström till andra enheter via DC-utgångar.
• Använder Ember+ och UDP för kommunikation, vilket möjliggör att program kan skrivas för att interagera med den.
• En maskinvaru-PTP-synkroniserad klocka säkerställer att när ingångshändelser registreras, även från två AVN-GPIO: er som är långt ifrån varandra, är timingen mycket exakt (<10ns) med avseende på varandra.
• Den möjliggör mycket exakt aktivering av utgångar - två utgångar kilometer ifrån varandra kan utlösas med endast några nanosekunders skillnad när de är PTP-synkroniserade.

Applikationer

• Tidtagning av motorracing: PTP-aktiverade tidutgångar kan användas för att starta en tävling vid en angiven tid, sedan kan PTP-aktiverade tidingångar användas för att noggrant registrera tiden när bilar passerar mållinjen med en nanosekunds upplösning. Resultaten kan frågas via UDP-meddelanden med en historia över tidigare registreringar som också lagras för frågning.
• Att ansluta äldre utrustning med endast maskinvaruin-/utgångar till ett nätverk för fjärrstyrningsändamål. Det finns många Redbox-enheter med maskinvaruremoter som nu kan styras över ett nätverk, till exempel RB-DD4, RB-SD1 eller RB-OA3.
• Knapptryckningar kan omvandlas till nätverkskommandon, till exempel för att fungera som ingångar till programvara för hantering av händelser eller för att styra fjärrutrustning.
• Ingångar från mekaniska knappar och strömbrytare eller enheter kan styra ljus och utrustning som är ansluten till AVN-GPIO över ett nätverk.
• Tidsstyrd omkoppling, t.ex. att slå på/av ljus vid specifika tider på dagen, omkonfigurera vilken ljusbrytare som slår på/av vilket ljus och/eller styra ljus på/av via en webbsida.
• Tidsstyrning av ström på/av för testutrustning och värmesystem, tillsammans med att ange tider då tester är godkända.
• Styra strömmen till annan utrustning på obemannade/fjärrbelägna platser, samtidigt som exakt händelsedata loggas (t.ex. obemannade väderstationer).
• Konfigurera automatiserade system, styra transportband, slå på/av maskiner.
• Anmälningssystem för ett kontrollrum för att indikera ett område som behöver inspekteras och som kan kopplas till larm/klocka.
• Signalavkänning på en Sonifex AVN-CU2/4 kommentarenhet kan länkas till en virtuell GPO som sedan används som en ingång till AVN-GPIO.
• En fysisk ingång till en AVN-GPIO kan kopplas till en virtuell GP-utgång, vilket kan vara en virtuell ingång på en Sonifex AVN-Portal som kan användas för att stänga av/låsa upp en mixpunkt.
• En fysisk ingång till en AVN-GPIO kan kopplas till en virtuell utgång för att fungera som en virtuell ingång på en Sonifex AVN-Portal som kan användas för att stänga av/låsa upp en mixpunkt.

Teknisk specifikation

PTP Timing Specification

Profilstöd:
IEEE 1588 Standardprofil, AES67 Media & Anpassad profil
Timingprotokoll: PTPv2, IEEE 1588-2008
Tidnoggrannhet: PTP-tidsstämpling upplösning 8 nanosekunder

Anslutningar

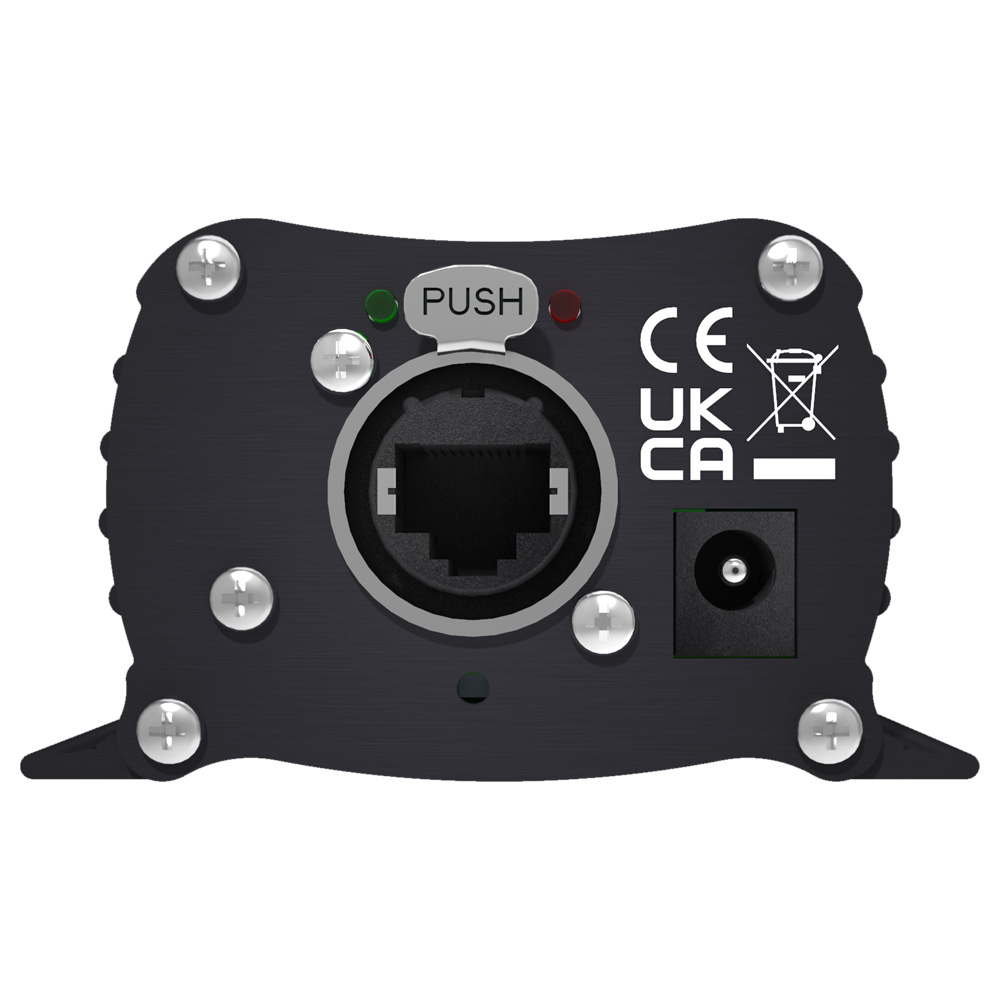

Nätverk: 1 x 100 Mbit/s Ethernet (RJ45/100BASE-TX) med Power over Ethernet (PoE)

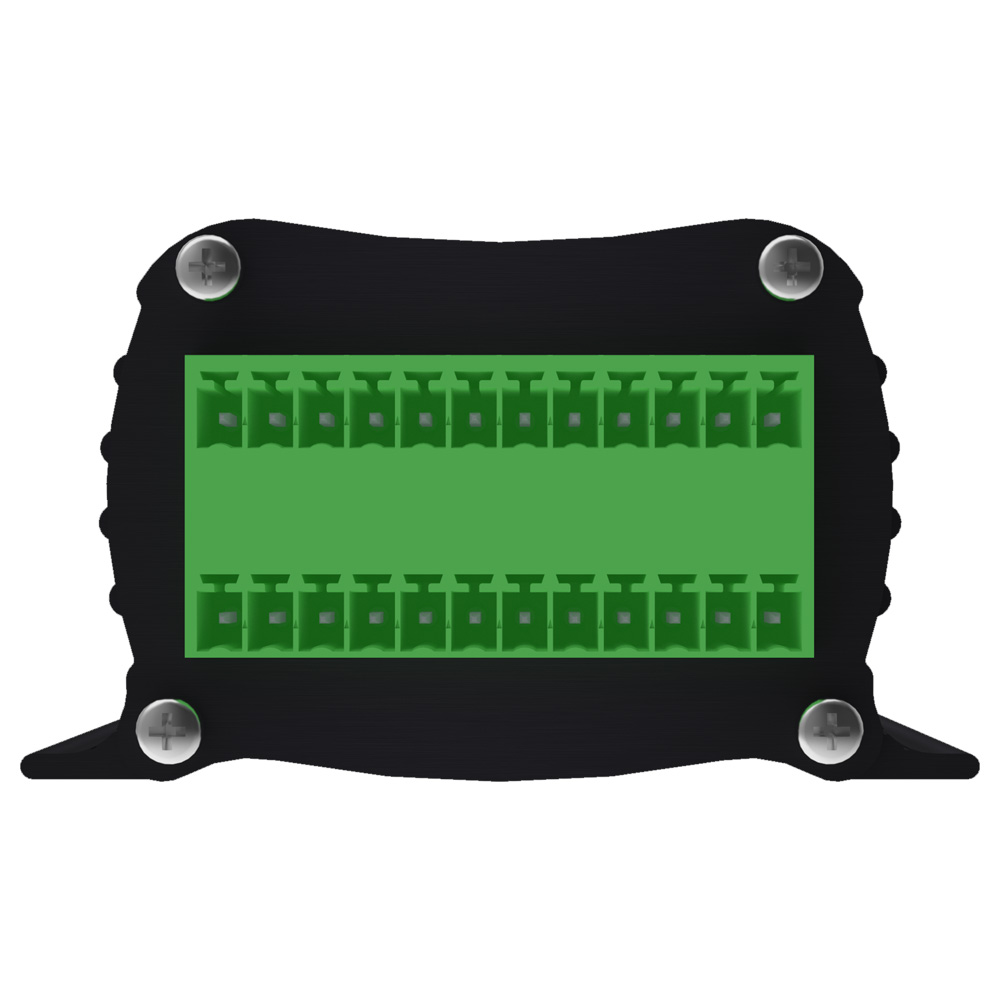

GPIO, Ström Ut och Relä: 1 x 24-stifts Phoenix-stil terminalblock
DC Ström In: 1 x 2,5 mm låsbar DC-ingång, (Max 24V DC)
GPIO, PTP Aktiverad: 8
GPIO Normal: 2
Spänningsfri Reläkontakt: 1 NC, NO, Wiper, 12V

Power over Ethernet (PoE): Standard IEEE 802.3af Klass 0 PD Effektområde 0,44 W till 12,94 W Typisk PSE Effektförbrukning TBC 2,3W Maximal PSE Effektförbrukning 15,4 W

DC Ström Ut (Använder PoE): Max Spänning 12V DC Max Ström TBC 1,5 A Totalt

DC Ström Ut (Använder DC Ström In): Max Spänning 12V DC Max Ström

Fysisk Specifikation
Mått (Omonterad) 10,6 cm (B) x 7,3 cm (D) x 4,3 cm (H) 4,2" (B) x 2,9" (D) x 1,7" (H)
Mått (I Förpackning) 17,4 cm (B) x 9,5 cm (D) x 5,6 cm (H) 6,9" (B) x 3,7" (D) x 2,2" (H)
Vikt Nettovikt: 0,2 kg Bruttovikt: 0,3 kg
